Технологическая схема установки и ее описание

Шкаф электропекарный двухсекционный ЭШ-2к (рисунок5), предназначен для выпечки кондитерских и мелких хлебобулочных изделий.

Имеет раздельную регулировку мощности верхнего и нижнего блоков ТЭНов. Рабочий диапазон температуры 65-270 °С, установленный аварийный терморегулятор. Терморегулятор предохраняет шкаф от перегрева свыше 300 °С. Шкаф имеет крашенные: подставку, боковые и заднюю облицовку. Пространство между секциями и облицовкой заполнено теплоизоляционным материалом. А также регулируемые по высоте ножки. Дополнительно, вместо подставки имеется возможность установить расстоечную камеру.

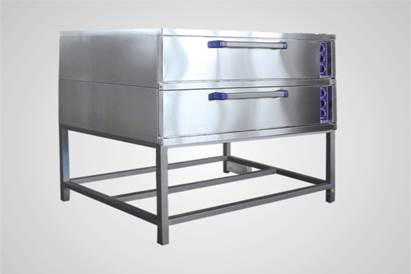

Рисунок 5. Шкаф электропекарный двухсекционный ЭШ-2к

Таблица 2

Технологическая характеристика шкафа ЭШ-2к

№п/п

Наименование параметра

Величина параметра

1

Номинальная потребляемая мощность, кВт

10,4

2

Номинальное напряжение, В

380/220

3

Частота тока, Гц

50

4

Максимальная температура шкафа, 0С

270

Ярусная секционная печь шкафного типа ЭШ-2к состоит из двух пекарных камер и сварной подставки. Каждая камера обогревается трубчатыми электронагревателями (тен), установленные горизонтально: три снизу (нижняя группа) и три сверху (верхняя группа). Нижние тены закрываются настилом, на котором размещаются противни или кондитерские листы. Для отвода из камеры паров образующихся в процессе работы предусмотрен калорифер. С задней и боковых сторон печь закрыта облицовками. Для уменьшения теплопотерь имеется теплоизоляция. В правой части печи находится панель управления, на которую выведены сигнальные лампы, лимбы датчиков - реле температуры, ручки переключателей .

Печь действует следующим образом. До начала работы ее проветривают и разогревают до необходимой температуры выпечки (100…290), которая устанавливается ручкой переключателя в положение сильного нагрева. Лимб датчика-реле температуры устанавливают на значение, соответствующее требуемому технологическому процессу. При этом загораются сигнальные лампы. Когда лампы погаснут (что означает достижение требуемой температуры в камере), загружается продукт и ручкой переключателя режимов устанавливается необходимый режим. Приводят в действие систему пароувлажнения и калорифер.

К работе со шкафом допускаются лица, знающие его устройство и правила техники безопасности, ежедневно перед включением шкафа проверяют исправность заземления и санитарное состояние, а также исправность пускорегулирующих приборов. Затем устанавливают лимб датчика-реле температуры на необходимую температуру, подключают шкаф к электросети и с помощью пакетных переключателей включают рабочие камеры на сильный нагрев. При этом загораются сигнальные лампы. Как только камера прогреется до заданной температуры, сигнальные лампы гаснут, свидетельствуя о готовности шкафа к работе. Осторожно открывают дверки, устанавливают кондитерские листы с продуктами. После пакетные переключатели переводят на слабый или сильный нагрев в зависимости от требований технологии приготовления кулинарных изделий. При переводе шкафа на более низкую температуру нагрева выключают тены и дают шкафу остыть до необходимой температуры. После этого переводят лимб датчика-реле температуры на более низкую степень нагрева и включают тены.
